李郑南台区，2009年9月投入运行，用户数83户（单相78户,三相5户），配变型号S9-50kVA，户均容量0.69kVA，供电半径547m。其10月2日至10月16日期间线损波动情况如下，三相不平衡度最大可达89.34%。

三相负荷不平衡导致台区线损偏大，为正常时的6-9倍，且用电高峰期，设备偏相运行，造成负载轻的一端电压飙升至270 V以上，烧毁设备；负载重的一端电压仅为170V，影响用户正常用电。

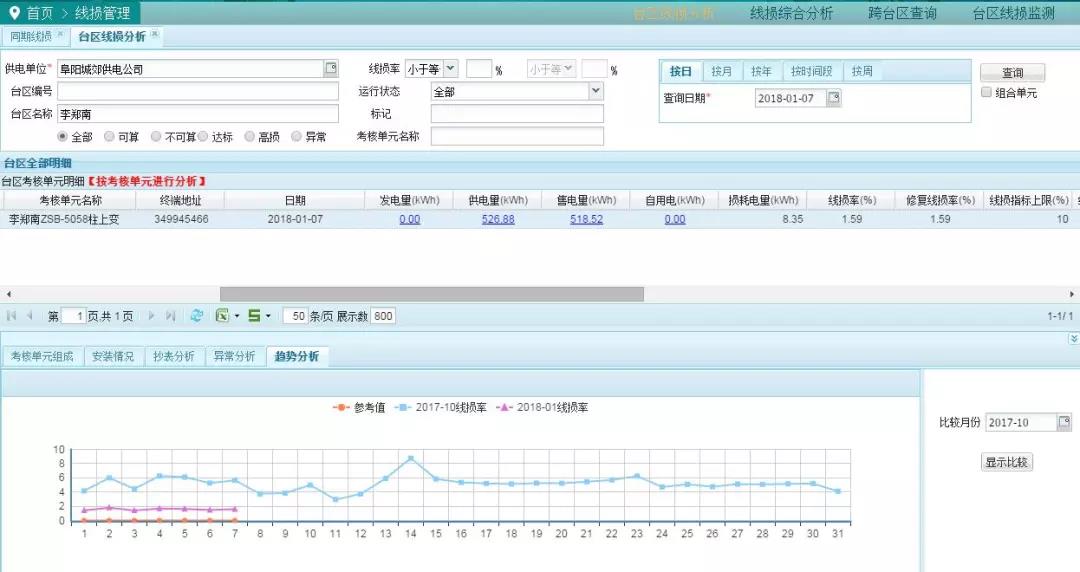

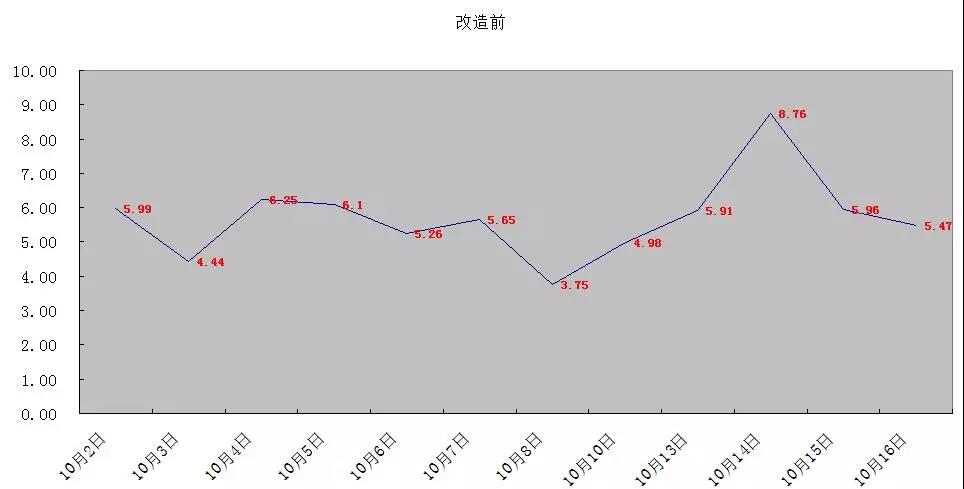

图1 10.2-10.16日线损波动折线图

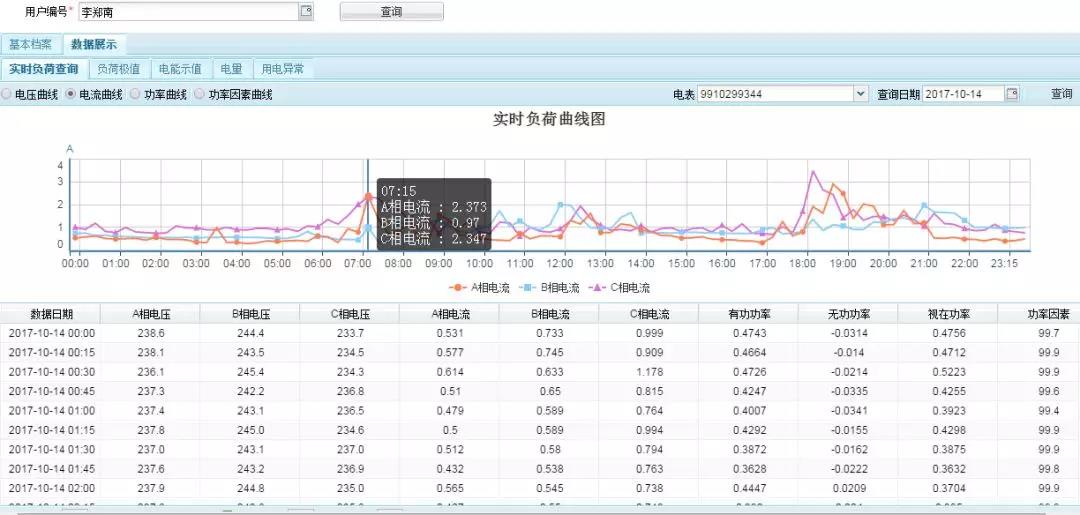

图2 14日三相不平衡度最大点

二、工作思路
考虑到李郑南台区户均容量小、线径细，多为六联表箱，布线紊乱，计划对其实行全局改造，重点放在三相平衡优化上，先期调查83户用电特征，经线损理论计算，在末端即采用“四线下户、一户一表箱一相位”来均衡用户负荷、电量分布，进而实现“计量表箱、次干线、主干线、配变低压出口”逐级三相平衡，以最小化零相电流，实现技术线损最低。

当用户增量或存量用户负荷变动，引起台区三相不平衡超标和线损率异常时，根据异常日电量开展三相平衡优化计算，在表箱部位即可轻松调相，无需再从次干线、主干线调整。

三、优化步骤
1、整体规划：新建一台变压器，配变型号S13-400kVA，供83户用电，户均容量4.81kVA，供电半径269米，高压导线(型号JKLYJ-10/150)利旧，380V主干线(型号JKLYJ-1/150)改造，380V支线(型号JKLYJ-1/70)由主干线四线下，沿墙敷设，再四线进表箱（型号JKLYJ-1/35），过四线空开、电表、漏保、进户（进户线平均每户不超过3米），工程投资估算 33万元，现正在进行审计结算。

2、资料收集：调查台区现有负荷分配情况，编制李郑南台区客户基础信息统计表，包括户名、户号、地址、相序、表计资产编号、电量及用电类别，并绘制台区现有线路走向图。

3、设计方案：因该台区是整体改造，非单纯地调整用户相序，故在资料收集的基础上，依据“一户一表箱”原则绘制出台区规划设计图，而后据此设计图，利用线损理论线损计算软件建立台区拓扑模型和用户接入相别，录入运行实际到户的分相用电量，开展台区的三相平衡优化计算，生成三相平衡优化调整方案，并按此方案出现场施工图，进行现场的施工改造。

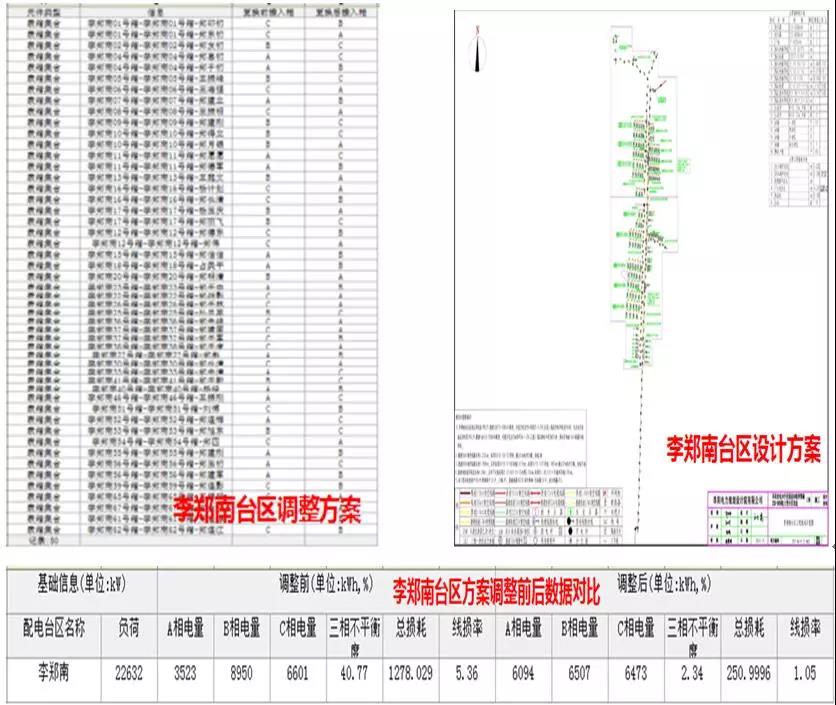

图3 李郑南台区优化调整

四、具体实施
1、施工阶段，严格对照设计图纸和调整方案，先标识，后施工；电表箱调相说明：三相四线到表箱，经四线空气开关，一火一零入电表，出线进二极漏电保护开关，进户。需要调相时，断开四线空气开关，出线端火线调整A、B、C相即可。

2、施工结束后，利用核相仪核相验收，依据设计图纸和调整方案对现场低压主干线、分支线和用户表计逐户进行相位核对，完善竣工图，并在线损理论计算软件中建模。

3、投运后，根据台区线损运行值，与设计目标值进行比对，对台区设计施工进行评价。

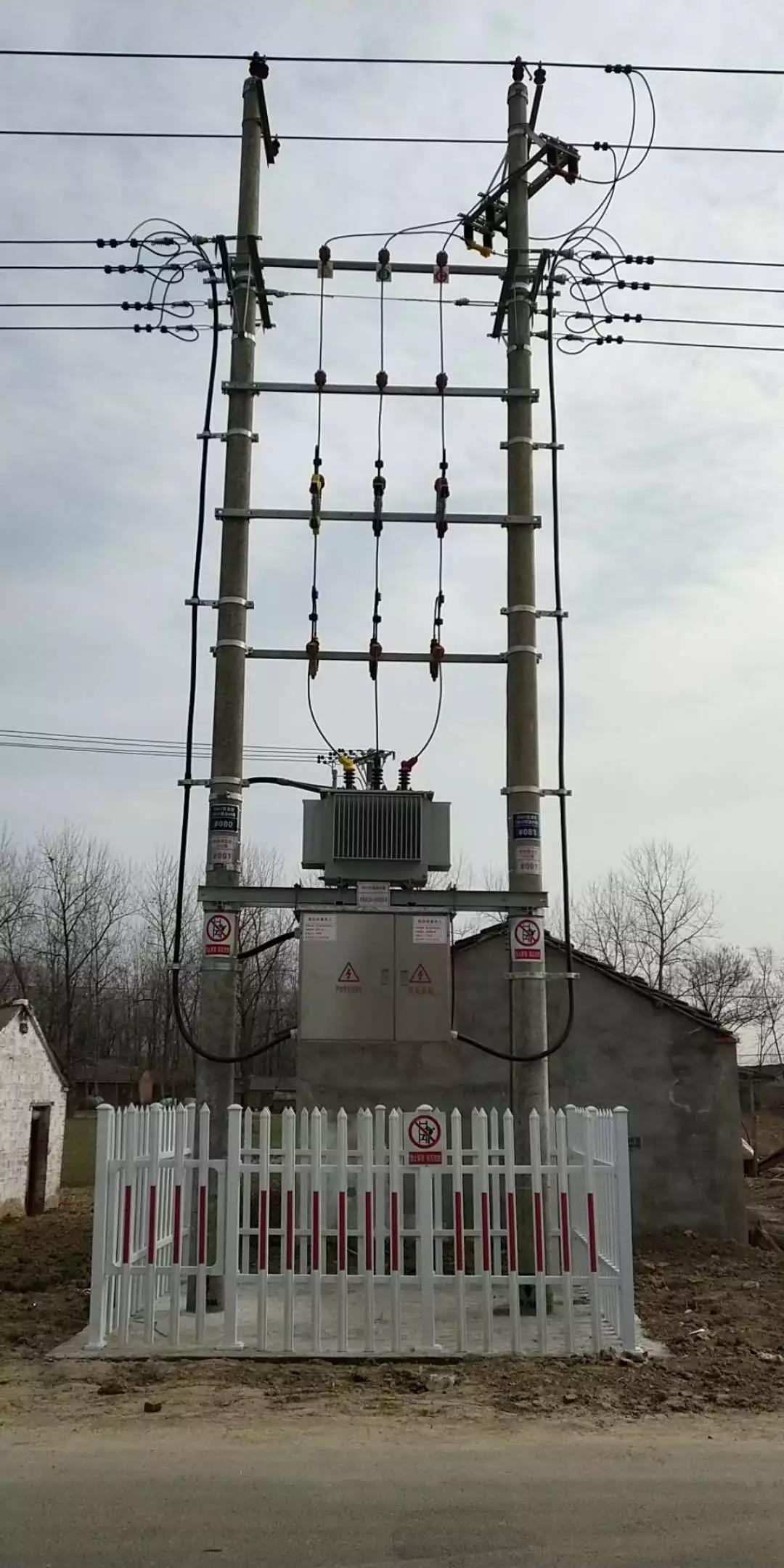

图4 S13-M-400，供电半径286米

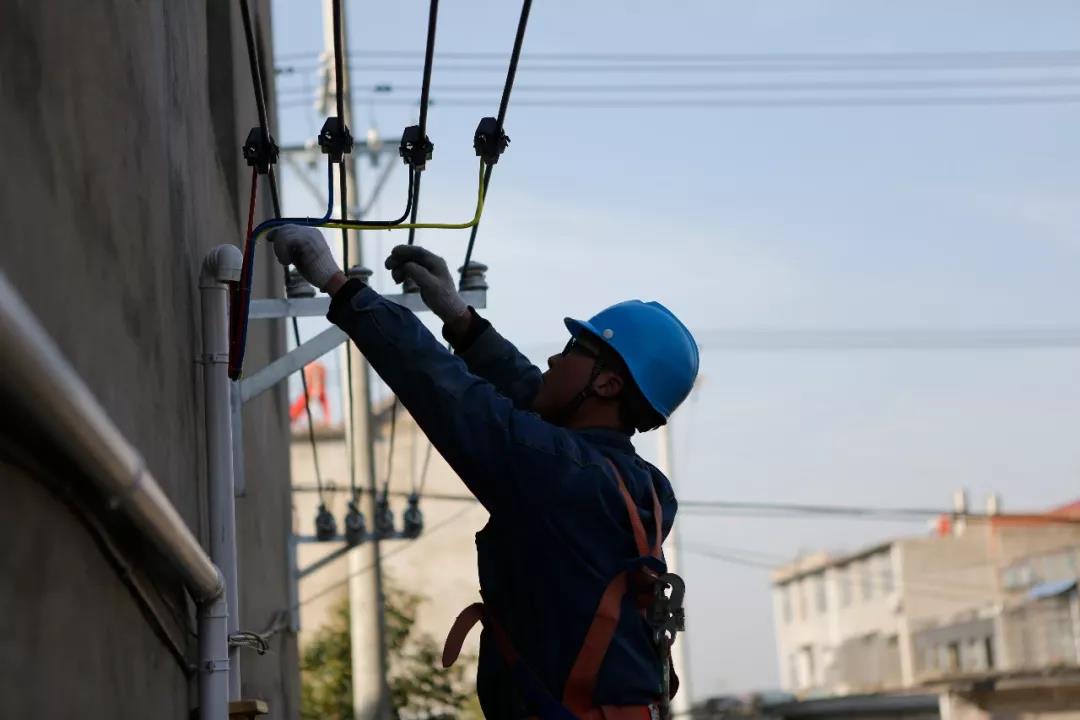

图5 支线四线下户

图6 开关及表计相位标识

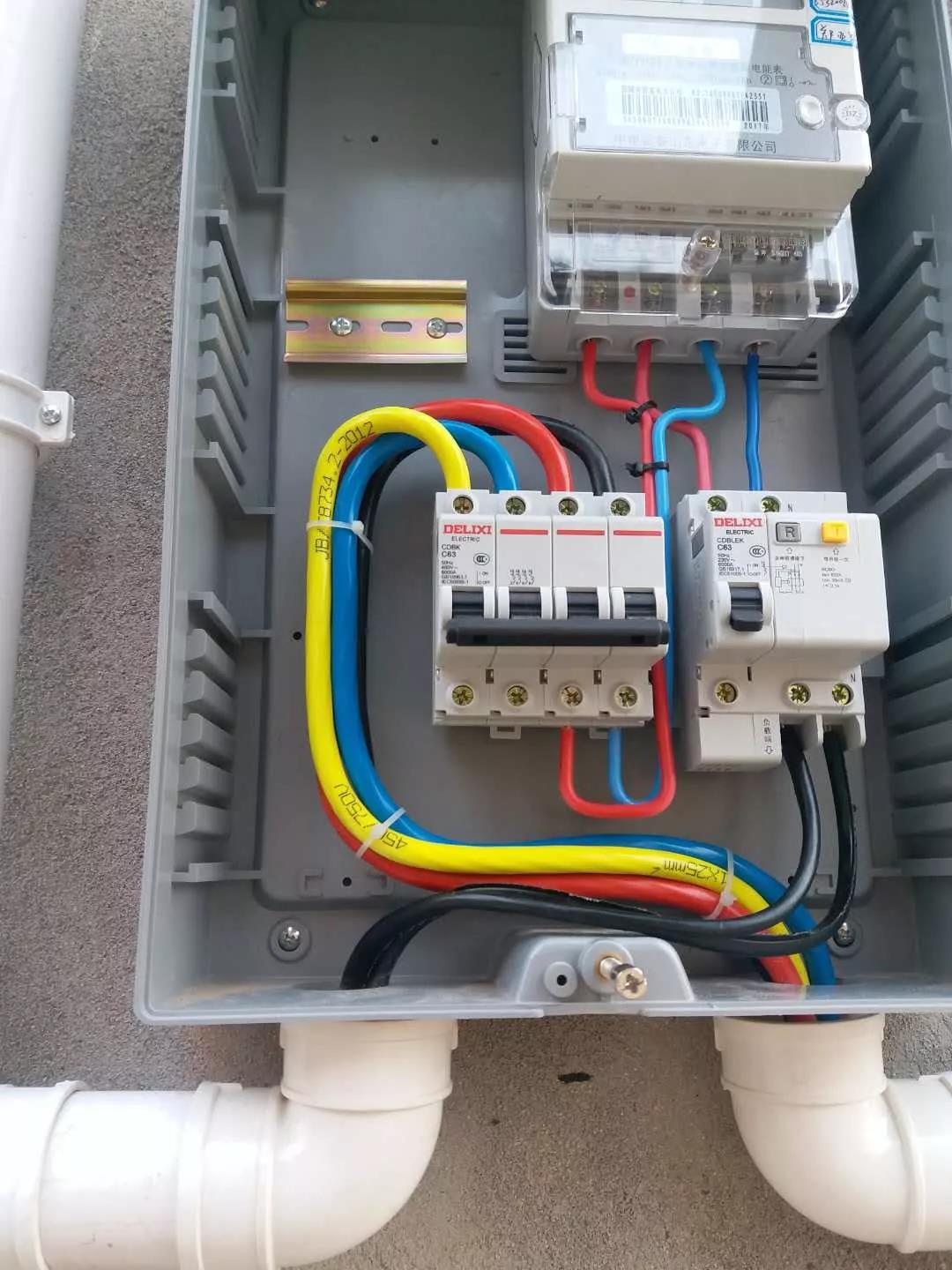

图7 四线空开（进），二极漏保（出）

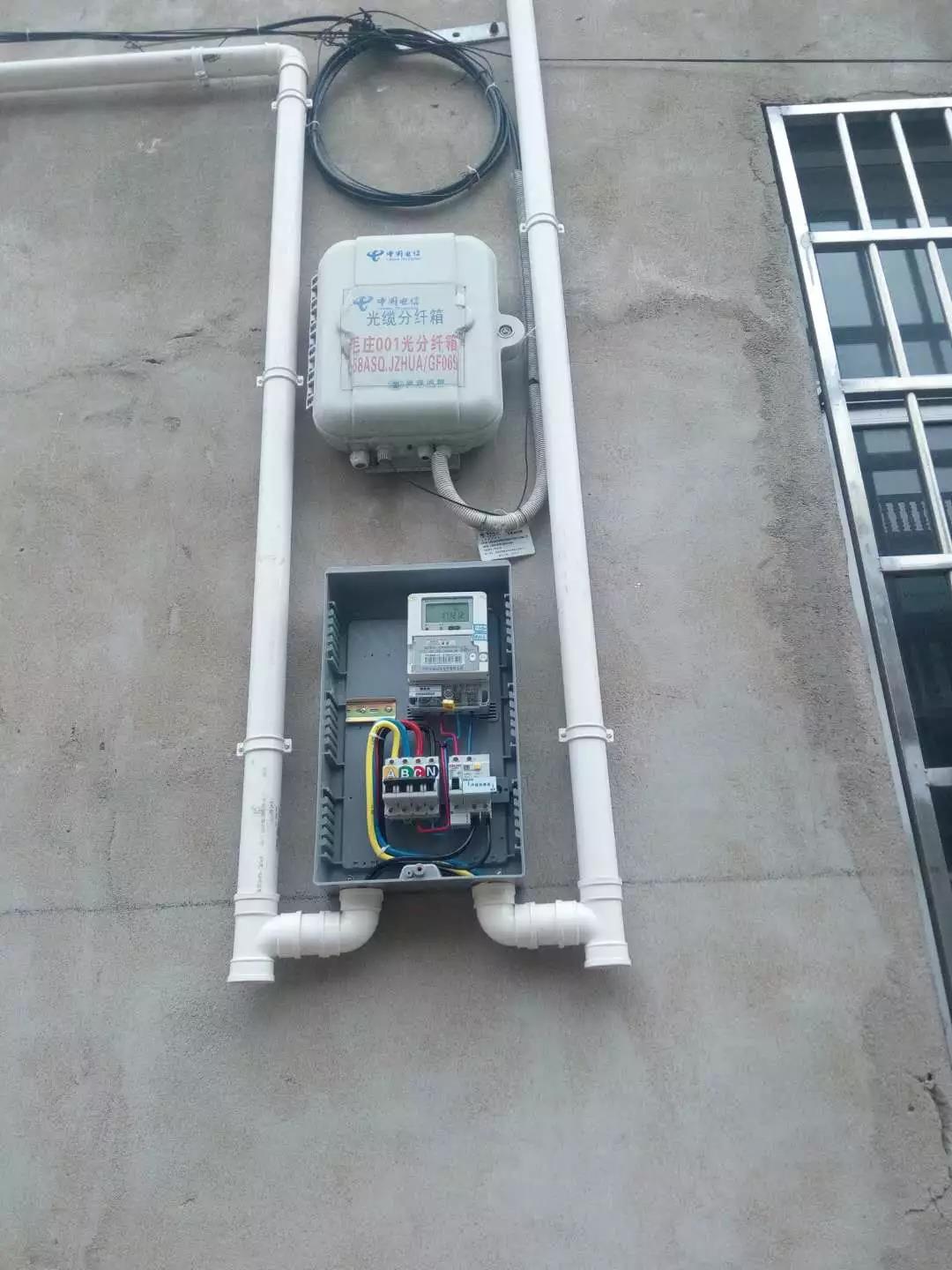

图8 三相四线到表箱

五、优化成效

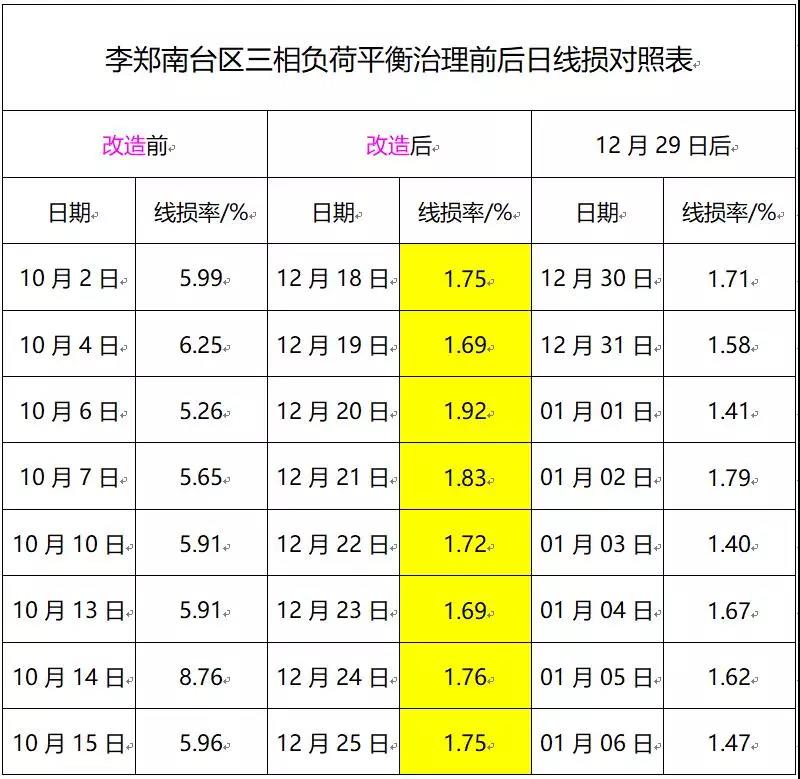

图9-图10 优化前后线损对比图

2、投资收效
四线下户，每户一表箱，较一般改造（两线下户，四户一表箱）每户多投资约385元，该台区整体多投资31955元，但线损率由日均5%下降到1.8%，减少3.2个百分点，兑节减降损投资51万元（折算依据：线损率每下降0.2个百分点，折算节减投资3万元）。

3、额外收效
一户一表箱，下户线、进户线清晰明了，不会再出现表计接错线、电费纠纷问题，且电力安全可靠、宜于管理；进户线户均小于3米，电压降少，零相导致的损耗小，进而由用户承担的线损小，充分体现出公司勇担社会责任，真正为客户着想；布线整齐规范、电力供应充足、电能质量高，积极响应“产业兴旺、生态宜居、乡风文明、治理有效、生活富裕”的总要求，从用电问题上改善民生，解决农村用电安全及稳定问题，为乡村振兴战略、脱贫致富和农业农村现代化提供有力支撑。
