        无功优化计算系统主要是针对电网运行期的无功优化,系统根据实际运行情况如变压器档位、电容器容量、组数及系统当前潮流等,根据用户指定的约束条件和目标函数,采用遗传算法,对电网进行优化计算,找到当前负荷情况下的变压器最佳运行档位和电容器的最佳投运容量。
        一般情况下,电网无功数据的采集往往没有有功数据采集准确,因此,在全网进行无功优化时,无功潮流和具体实际情况由于累计误差的原因,和实际出入较大,并且网越大计算速度和收敛性越差,针对这种情况,该系统在大网潮流收敛的基础上,可快速划定局部区域进行无功优化,不仅提高收敛性和计算速度,并且能迅速发现无功潮流中的问题,优化结果更加具备可操作性。
        软件功能及特点
        该系统采用图模转换技术,可分层(如:地理接线图层、站内主接线层)或单层绘制,界面直观清晰,软件操作可在10分钟内掌握。
        使用遗传算法,方便设置约束条件,能快速取得全局最优解。

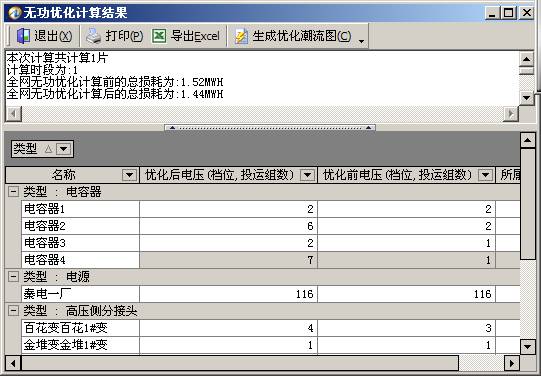

计算结果

  1. 自动根据全局潮流进行分区进行局部无功优化,能迅速发现无功潮流中的问题,计算结果有较强的可操作性。系统可自动对局部区域进行平衡节点、PQ节点、PV节点进行设置。

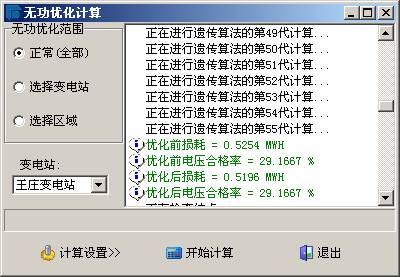

计算过程



  1. 约束条件:母线电压的限制;可调变压器的变比的限制;负荷的无功补偿容量的限制。

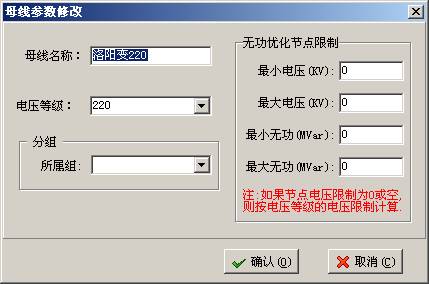

母线参数

  1. 可动态显示无功潮流图;

    • 可将系统图复制为纯图形格式,直接在WORD文件里粘贴。
    • 热点自动吸附技术,使图形拓扑关系更加可靠。
    • 基础潮流数据可直接从实时电网数据中取得,数据输入工作量大大减少。
